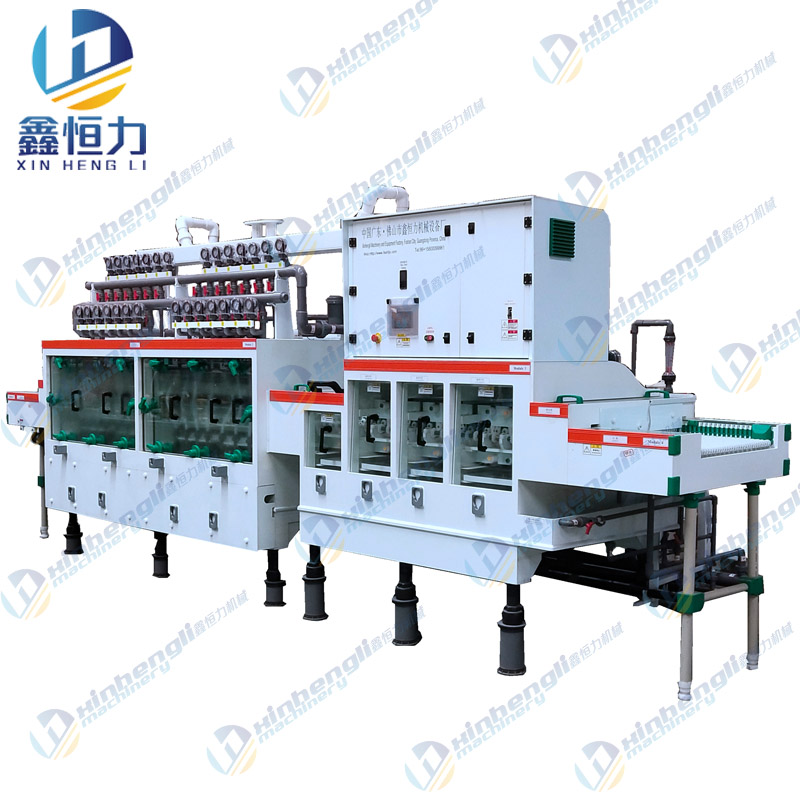

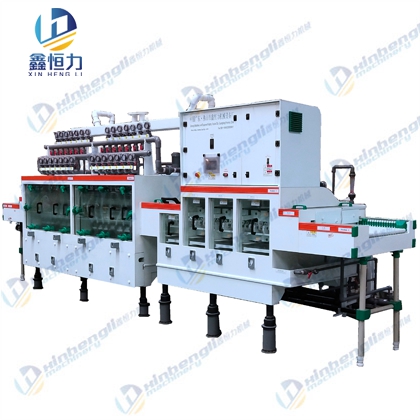

酸性真空蚀刻机

将覆铜箔板表面由化学蚀刻去除不需要的铜导体,形成线路图形。工艺流程:入板→蚀刻→集中水洗→三级水洗→DI水洗→出板

联系电话:15800099961

产品描述

用途:
     将覆铜箔板表面由化学蚀刻去除不需要的铜导体,形成线路图形。
     工艺流程:入板→蚀刻→集中水洗→三级水洗→DI水洗→出板

机器说明:
     机器型号:XHL-6M6024;
     外形尺寸:6024*2227*2700mm;
     输送轮片:Φ32mm包胶轮片;
     行轮轴距:25mm;
     输送面宽度:760mm;
     过板能力:0.05~2.8mm(板厚);
     传动速度:0.5~5m/min(变频可调);
     蚀刻泵:7.5HP*2台;
     真空泵:7.5HP*2台;
     循环泵: 3HP*1台
     清洗泵:1HP*3台
     加热管:4KW钛合金加热管*2条;
     水冷管:25米钛合金水冷管;
     过滤系统:全压过滤器;
     功率:36KW;
     电源:380V/50HZ;

     相对于传统的PCB蚀刻机而言,酸性真空蚀刻机适应于精细线路蚀刻要求,采用真空蚀刻机使得线宽/线距≤30/30um的线路图形更容易实现。佛山市南海区鑫恒力五金机械厂,专业生产蚀刻设备20余年,经验丰富。欢迎各界朋友来厂考察及洽谈业务!

酸性真空蚀刻机
