显影清洗烘干线

该显影清洗烘干线为五金蚀刻前处理配套设备,主要用于感光蚀刻工艺,曝光后将产品表面图案显现出来,然后进入蚀刻工序,可实现连续大批量生产,节省人工,大大提高了工作效率。

联系电话:15800099961

产品描述

用途:
     该显影清洗烘干线为五金蚀刻前处理配套设备,主要用于感光蚀刻工艺,曝光后将产品表面图案显现出来,然后进入蚀刻工序,可实现连续大批量生产,节省人工,大大提高了工作效率。工艺流程:进料→显影→检查→水洗→吸干→冷风吹干→热风烘干→出料

机器说明:
     机器型号:XHL-XY71500QX;
     设备外径:5700*1760*1500mm;
     显影面积:700*1200mm;
     清洗面积:700*1200mm
     烘干段:1300mm
     显影泵:4.0KW*1台;
     清洗泵:4.0KW*1台
     喷淋方式:独立喷管高压喷淋;
     过滤系统:全压过滤器*2;
     功率:15.5KW;
     电源:380V/50HZ

工作原理:
    1.在产品表面涂一层感光油墨,该油墨不能见强光,否则会固化,导致显影显不出;
    2.将油墨烤干后贴上菲林胶片进行曝光,菲林胶片是一张透明的黑白胶片,黑色的部分会挡光,白色的部分会透光;
    3.曝光完成后将产品放入显影机,此时黑色部分的油墨会被洗掉,在蚀刻过程中会被腐蚀,而相反白色部分油墨由于被曝光,显影过程中油墨不会掉,保留下来的油墨在腐蚀过程中起保护作用。

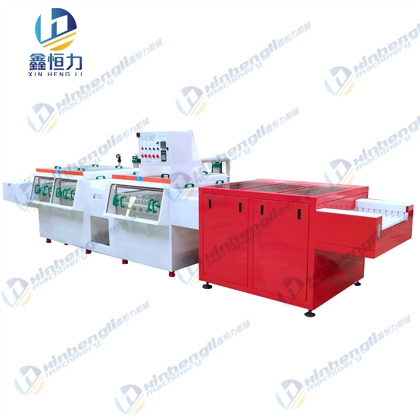

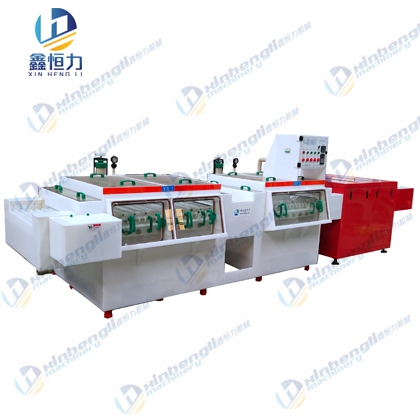

显影清洗烘干线
